[셋팅정보] Beam의 Swash Plate의 수평 셋팅 (Hi, Low
http://blog.naver.com/sggong?Redirect=Log&logNo=60032155930


6채널 헬기의 Swash Plate의 수평을 셋팅하기 위한 툴을 직접 만들어 봤습니다.

아래 사진의 검정색 툴은 헬리넷에서 판매하는 Beam용 Swash 셋팅툴입니다.
헬리넷 제품은 재질이 엔지니어링 플라스틱으로 가공정밀도가 다소 떨어져서 대략 500㎛의 공차를 가지더군요.
또한, Throttle Stick의 Middle Point인 0도에 대한 셋팅만 가능합니다.

Middle Point 이외에 Throttle Stick의 Hi Point와 Low Point에서의 수평 상태도 확인해야 하는데 Upper Mast Block과의 수평 상태를 점검하기 불편하더군요.
이번에 제작한 셋팅툴은 재질이 알루미늄으로 가공정밀도는 50㎛ 이하의 공차로 제작되었습니다.

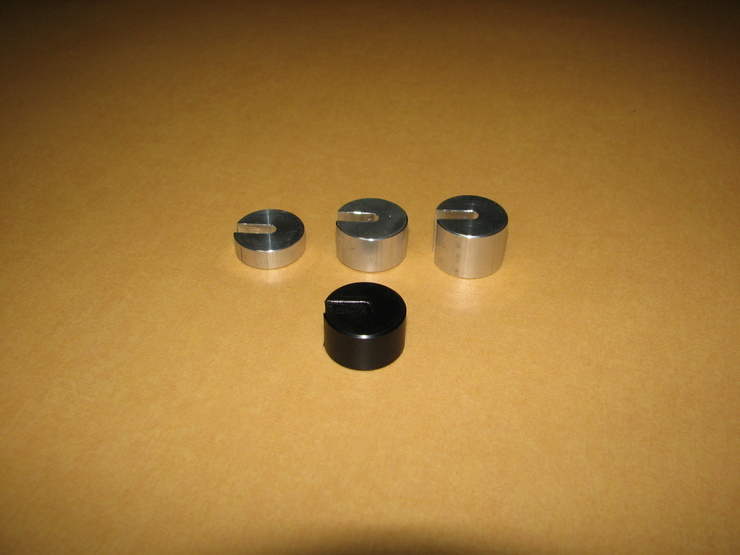

좌측부터 Low Point 수평 점검용 Swash Plate 셋팅툴이며, 중앙에 Middle Point 수평 점검용 Swash Plate 셋팅툴, 우측에 Hi Point 수평 점검용 Swash Plate 셋팅툴입니다.

Middle Point Swash Plate 셋팅툴로는 Main Roter의 Pitch를 0도(degree)를 맞추기 위한 셋팅툴도 겸하게 됩니다.
다만, Low Point Swash Plate 및 Hi Point Swash Plate 셋팅툴은 Main Roter의 Pitch를 맞출 수는 없습니다.

Low Point Swash Setting Tool Dimension
Outer : 25mm
Inner : 5.02mm
Height : 8mm

Middle Point Swash Setting Tool Dimension
Outer : 25mm
Inner : 5.02mm
Height : 14.5mm

Hi Point Swash Setting Tool Dimension
Outer : 25mm
Inner : 5.02mm
Height : 18mm

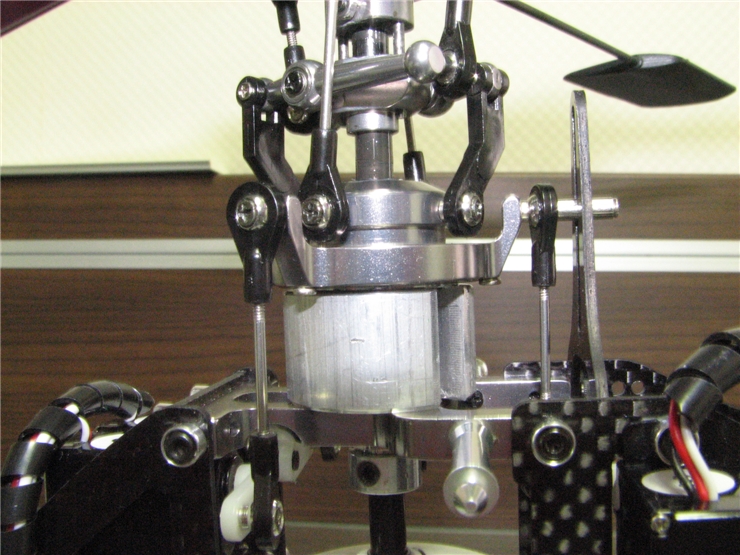

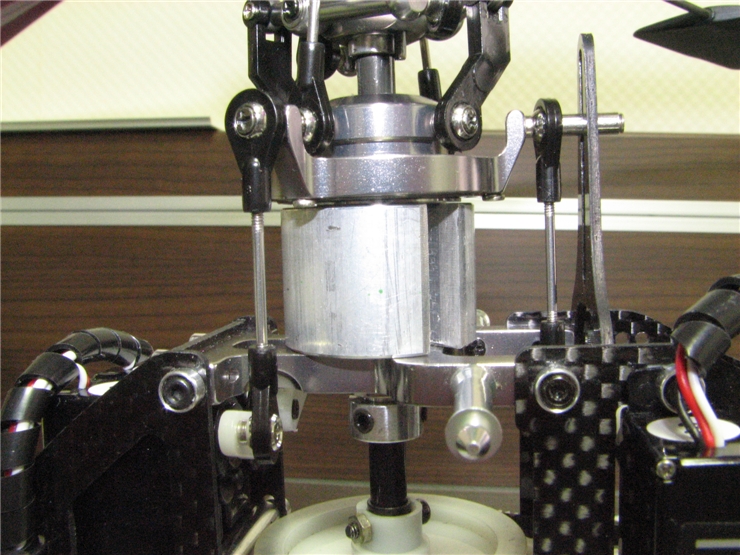

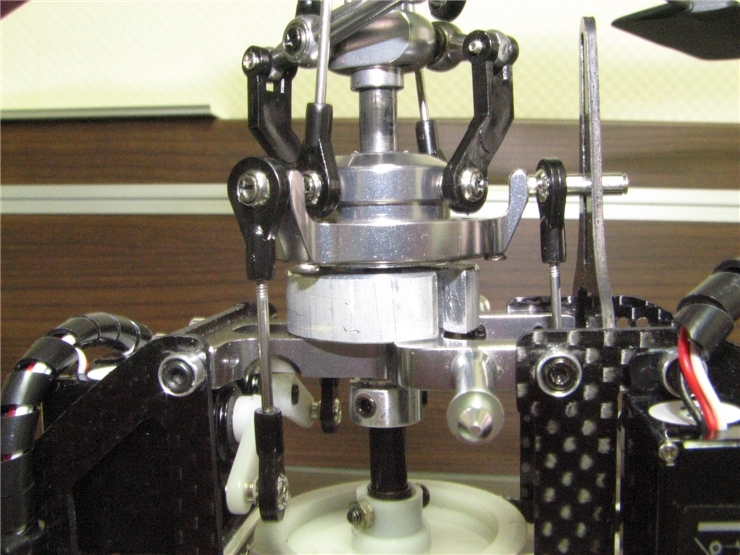

Hi Point에서 Swash Plate가 수평인지 확인하는 모습입니다.     Middle Point에서 Swash Plate가 수평인지 확인하는 모습입니다     Low Point에서 Swash Plate가 수평인지 확인하는 모습입니다.
